江西省天然气万安有限公司万安县中心城区天然气利用工程项目
发布时间：2020-07-20
|
安全评价单位名称 |
江西省天然气万安有限公司 |
|
项目名称: |
江西省天然气万安有限公司万安县中心城区天然气利用工程项目安全预评价报告 |
|
简 介: |
|
|
江西天然气万安有限公司成立于2013年12月12日，公司地址位于江西省吉安市万安县芙蓉镇凤凰路20号。江西天然气万安有限公司负责万安县的天然气利用工程项目的实施。建设万安县工业园区合建站，万安县工业园区合建站选址位于万安县工业园区二期符合工业园长期发展规划。万安县工业园区合建站于2013经吉安市发展和改革委员会批准进行前期准备工作（吉市发改交能字【2013】10号），该项目于2015年委托河南鑫安利安全科技股份有限公司进行安全预评价工作并评审通过。后由于多种原因导致施工一度暂停，2019年经万安县发展和改革委员会批准项目重新复工建设（万安改字【2019】25号），2019年12月取得万安县建设项目选址意见书（建字第2019（92）号）。
根据《中华人民共和国安全生产法》（中华人民共和国主席令第13号）、《城镇燃气管理条例》（国务院令第583号）、《江西省燃气管理办法》（省政府令第123号、政府令第242号令修改）、《江西省城镇燃气经营许可证管理办法》（赣建字[2012]4号及《建设项目安全设施“三同时”监督管理办法》(国家安监总局令第36号)的要求，新建、改建、扩建的城镇燃气建设项目应当进行安全评价。
受江西天然气万安有限公司的委托，江西赣安安全生产科学技术咨询服务中心承担了《万安县中心城区天然气利用工程项目》的安全预评价工作。并组成项目评价组对江西天然气万安有限公司提供的资料、文件进行认真的阅读和分析，并于2020年6月11日到工业园区合建站站址现场进行了实地调查，根据《安全预评价导则》（AQ8002-2007）的要求，编写此评价报告。
|
|
|
安全评价项目组长: |
李永辉 |
|
技术负责人: |
马 程 |
|
过程控制负责人: |
檀廷斌 |
|
评价报告编制人: |
李永辉 |
|
报告审核人: |
林大建 |
|
参与评价工作的安全评价师: |
李永辉、陈 浩 |
|
注册安全工程师: |
/ |
|
技术专家: |
/ |
|
到现场开展安全评价工作的人员名单: |
李永辉 |
|
时间和主要任务: |
完成时间：2020年7月15日；
主要任务：安全预评价； |
|
评价报告: |
|
|
一、评价对象及范围：
本报告的范围为江西天然气万安有限公司万安县中心城区天然气利用工程项目，包括万安县工业园区合建站（包括天然气门站、LNG气化站、办公楼、公用工程房、戊类仓库），河西片区、工业园片区天然气中压管网、公用工程、辅助设施在生产、储存过程中所涉及的安全方面的内容。
二、项目基本情况：
江西天然气万安有限公司成立于2013年12月12日，注册资本2000万元。
江西天然气万安有限公司是由江西天然气能源投资有限公司和万安县能源投资开发有限公司共同出资组建，是公用性国有供气公司。2013年12月12日取万安县管道天然气特许经营权授权书。江西天然气万安有限公司是国有清洁能源运营商，是建设、经营、管理和发展万安县城区管道燃气事业的唯一主体，拥有万安县城区管道燃气特许经营权。
总平面布置：
根据站区的实际情况，生产工艺的需求，总平面分为生产区、生产辅助区、办公区。
总平面分区布置，即分为生产区、办公区、生产辅助区。生产区、生产辅助区、办公区依次从北向南布置。生产区由门站工艺装置区、LNG气化站、LNG储罐、装卸柱组成。生产辅助区由公用工程房（包含消防泵房、发电机间、配电间）、消防水池、门卫室、戊类库房。办公区由办公楼组成。生产区与辅助区、办公区之间用绿化带隔开。站区四周设2m高的围墙，储罐区四周设1m高防护墙。总平面布置详见附图。
站区东面共设2个对外出入口，生产区1个，辅助区、办公区1个。
根据总图布置，结合当地的自然条件，对站区不同的区域采用不同的绿化方式，以满足对环境的要求。
工业园区合建站设施与建构筑物、设施之间的距离依据《城镇燃气设计规范》GB50028－2006规定，见表2.7.1-1～3。(各数据依据建设单位提供的工业园区合建站平面图测距得出。)
工艺介绍：
一、LNG供气工艺
1、工艺流程简述
LNG采用罐式集装箱运输，通过公路车辆运至本站，在卸气台通过增压器对集装箱增压，利用压差将LNG送至低温LNG储罐储存，储存的温度为-162℃，压力为0.4MPa。储罐内的LNG利用储罐增压器增压到0.5MPa，同样利用压差将LNG送至空温式气化器。在空温式气化器中，液态天然气与空气换热，发生相变，转化为气态，并升高温度。当空温式气化器出口天然气超过5℃时，直接经调压、计量、加臭后进入中压输配管网。冬季当空温式气化器出口的天然气温度达不到5℃时，通过电热式加热器使其温度达到5℃以上，再经调压、计量、加臭后进入中压输配管网。
罐式集装箱内的LNG用完后，尚有天然气的气体，这部分气体经BOG加热器加热后，进入BOG缓冲罐，再进入管网。
低温真空粉末绝热储罐的日蒸发率一般为0.3%（重量），这部分气化了气体如果不及时排出，会使储罐上部气相空间的蒸发压力逐渐升高。为保证储罐的安全，通过降压调节阀根据压力自动排出罐顶的气体（BOG），这部分BOG气体经BOG加热器加热后，进入BOG缓冲罐，再进入管网。
每个LNG储罐上都装有高、低液位报警设施及压力高报警。在每个LNG储罐上和每两端封闭的管段中均设有安全放散阀，以保证储罐和管道的安全，安全放散的气体经EAG加热器加热后通过放空管放空。
在两组空温气化器的入口处均设有气动切断阀，正常工作时两组空温气化器通过气动切断阀在控制台处的定时器进行切换，切换周期为6小时/次。当出口温度低于0℃时，低温报警并连锁切换空温气化器。
工艺流程图如下：
2、液化天然气气化工艺
液化天然气的气化流程比较简单，目前国际上采用的气化方式有几种，根据热源的不同，气化可分为两大类：
(1) 常温蒸发－使用自然热源如：空气、海水。
(2）加热蒸发－使用人工热源如：燃气、电。
空温式气化器使用空气作为热源，节约能源，操作费用低廉，但万安县的冬季极端最低温度－5℃，使用空温式气化器，冬季结霜，降低传热效果，不能满足生产要求。
水浴式加热器使用热水作为热源，需建燃气锅炉房，操作费用较高。
综合两者的特性，本工程拟采用空温式气化器和电加热水浴式加热器相结合的串连方式，既满足夏季使用自然能源，又满足冬季空温式气化器不能正常工作时使用，以保证供气不间断。
空温式气化器采用强制通风型，不但可以减少换热面积，还可以加快除霜、除雾的时间。
3、工艺参数
（1）供气规模：工业园区合建站10000Nm3/h。
（2）设计压力
LNG储罐系统： 工作压力：0.5MPa，设计压力：0.8MPa；
LNG气化器系统：工作压力：0.5MPa，设计压力：0.8MPa；
管道系统： 工作压力：0.5MPa，设计压力：1.6MPa。
（3）设计温度
液化天然气系统：-196℃
天然气系统： -20℃-50℃
氮气系统： 常温
三、评价结论
通过对万安县江西天然气万安有限公司工业园区合建站建设项目的安全预评价，项目危险、有害因素分析及定性、定量评价，认为：
1）该工业园区合建站项目天然气储量均不超过国家标准规定的重大危险源的临界量，该工业园区合建站不构成危险化学品重大危险源通过辨识，天然气属于重点监管的危险化学品。
2）设建设项目存在火灾、爆炸、触电、机械伤害、车辆伤害、高处坠落、淹溺、低温冻伤与中毒和窒息等危害和气候环境高温、噪声等有害因素，其中火灾、爆炸是建设项目最主要的危险,需重点防范。项目需重点关注工艺设备和自控仪表安全对策措施。
3）根据预先危险分析，可能导致发生火灾、爆炸的区域如储罐区、装卸等危险等级属于Ⅲ级，噪声和气候环境高温作业为Ⅰ级，其余危险源位置为Ⅱ，说明项目发生火灾、爆炸的危险后果严重，工业园区合建站应注意加强储罐区、装卸等区域的管理和防护，发现隐患，及时消除。
4）储罐区单元危险度由物质、容量、温度、压力和操作5个项目测评，根据危险度评价方法法，LNG储罐区综合得分为17分为Ⅰ级，属高度危险。
5）根据作业条件危险性评价（LEC）法，LNG储罐区的火灾、爆炸为显著危险等级，应加强监控、防范、配备安全设施，重点进行管理。除消防为稍有危险外，其余均为比较危险，因此工业园区合建站必须教育全体员工在建设项目投产运行后，严格按照操作规程作业，将危险控制在可以接受范围内。
6) 火灾爆炸事故模拟分析，1个LNG储罐一起发生化学爆炸时，人员在269m以上、建构筑物在239m以上才较安全。针对危险物质储存和生产过程中的危险因素，应采取相应的安全措施，储罐区设防火围堤，生产区设高2米的围墙等降低事故所产生的危害和影响。并采取一切必要措施防止液化天然气泄漏、杜绝着火源、防止自然灾害引起的火灾爆炸事故。使企业总体危险有害因素和程度控制在可接受的范围。
评价结论
⑴万安县江西天然气万安有限公司工业园区合建站建设项目能按照《中华人民共和国安全生产法》的要求进行安全预评价，安全设施应按照“同时设计、同时施工、同时投入生产和使用”的“三同时”的要求进行，使项目建设达本质安全。
安全预评价结论：项目建设如认真贯彻“三同时”原则，落实《报告》提出的各项安全设施，按设计施工，确保各项安全设施与主体工程同时设计，同时施工，同时投入生产使用，江西省天然气万安有限公司万安县中心城区天然气利用工程项目安全上是可行的。
|
|
|
提交时间: |
2020年7月20日 |
|

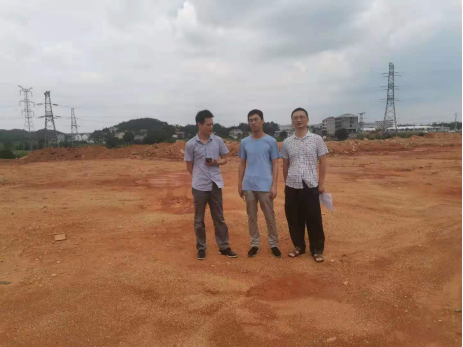

现场影像资料 |
|
